| Nom De Marque: | FLRT |
| Model Number: | 13 1/2 » FSA517G |
| Capacité à Fournir: | 200pcs par quart |

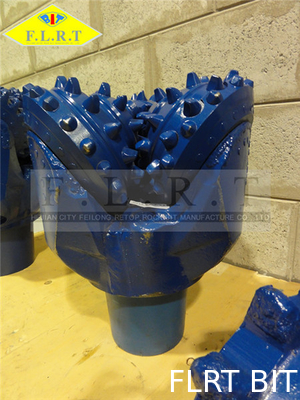

13 1/2 » FSA517G, coussinet scellé par caoutchouc, incidence scellée de frottement, trépan tricône de TCI
TAILLE DISPONIBLE
Formez 3 7/8inch à 18 1/2inch
PARAMÈTRES RECOMMANDÉS DE PERÇAGE POUR L'APPLICATION
| Types et code d'IADC | 417 |
437 447 |
517 527 |
537 547 |
617 627 |
637 | |
| WOB | KN/mm (diamètre de peu) | 0.4~0.9 | 0.4~0.9 | 0.35~1.0 | 0.5~1.0 | 0.6~1.1 | 0.7~1.2 |
| Lb/in. (Diamètre de peu) | 2285~5142 | 2285~5142 | 2000~5714 | 2857~5714 | 3428~6285 | 4000~6857 | |
| Vitesse de rotation (T/MN) | 140~60 | 140~60 | 125~50 | 110~50 | 100~40 | 80~40 | |
Le diagramme ci-dessus représente des tailles et des types généralement disponibles, nous produisons d'autres tailles et types de peu de roche qui n'apparaît pas sur cette liste. Veuillez nous contacter pour plus d'information.
Coussinet
- La surface supportant la charge d'incidence
- L'angle de journal est l'angle constitué par une ligne perpendiculaire avec l'axe du journal et l'axe du peu
- Affect de grandeur la taille du cône
- Augmentez dans la taille de cône de diminution d'angle
- Plus est petit l'angle plus l'action de creusage à la gouge et de éraflure est grande
- L'angle optimum de journal pour le peu de doux et de hard rock sont 33 et 36
CIRCULATION DE FLUIDE DE PEU DE CÔNE DE ROULEAU
Le fluide de perçage passe du train de sonde et par des becs dans le peu. Pendant qu'il passe à travers le visage du peu il porte la coupe forée des cônes et dans l'anneau. La conception originale pour le peu de roche a seulement permis à la boue de perçage d'être éjectée du milieu du peu. Ce n'était pas très efficace et mené à une accumulation des coupes sur le visage du peu (peu Balling) et de l'érosion de cône. Plus de technique performante de nettoyer le visage du peu a été donc présentée. Le fluide est maintenant généralement éjecté par trois buses à jet autour de l'extérieur du corps de peu. La turbulence créée par les courants de jet est assez pour nettoyer les coupeurs et pour permettre au perçage efficace de continuer.
