| Nom De Marque: | FLRT |
| Model Number: | 13 5/8" FSA517G |
| Capacité à Fournir: | 200pcs par quart |

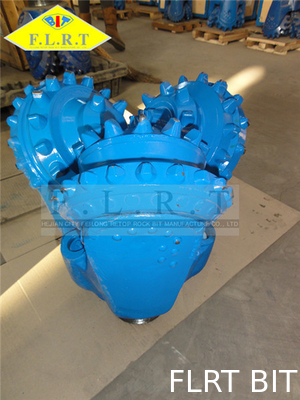

IADC 517, coussinet scellé, avec la protection de mesure, trépan tricône de TCI, formation douce moyenne
TAILLE DISPONIBLE
Formez 3 7/8inch à 18 1/2inch
PARAMÈTRES RECOMMANDÉS DE PERÇAGE POUR L'APPLICATION
| Types et code d'IADC | 417 |
437 447 |
517 527 |
537 547 |
617 627 |
637 | |
| WOB | KN/mm (diamètre de peu) | 0.4~0.9 | 0.4~0.9 | 0.35~1.0 | 0.5~1.0 | 0.6~1.1 | 0.7~1.2 |
| Lb/in. (Diamètre de peu) | 2285~5142 | 2285~5142 | 2000~5714 | 2857~5714 | 3428~6285 | 4000~6857 | |
| Vitesse de rotation (T/MN) | 140~60 | 140~60 | 125~50 | 110~50 | 100~40 | 80~40 | |
Le diagramme ci-dessus représente des tailles et des types généralement disponibles, nous produisons d'autres tailles et types de peu de roche qui n'apparaît pas sur cette liste. Veuillez nous contacter pour plus d'information.
Incidences
- Fonctions :
• Charge de radial de soutien
• Poussée de soutien ou charges axiales
• Fixez le cône sur la jambe
- Le soutien des charges est réalisé par externe et flaire l'incidence
- Les incidences de boule et de frottement fixent le cône sur la jambe
- L'incidence deux différente sont disponible : anti-friction et frottement
- Les roulements antifriction ou le rouleau sont deux types : Rouleau-boule-rouleau (RBR), et rouleau-boule-frottement
- RBR, rouleau de nez ; boule intermédiaire ; et rouleau externe
- La boule fixent le cône
- Taille influencée par angle de journal et taille de cône
- RBR souffre de la délitescence des courses de la goupille
- Le peu de RBR a la vie courte
- Normalement utilisé avec le peu avec le diamètre plus grand que 12,25 dedans avec à espace approprié et dans la situation où la vitesse rotatoire élevée est exigée
Un trépan tricône est un peu de perceuse avec une tête qui est divisée en trois parts principales.
Le trépan tricône se compose de trois cônes tournants fonctionnant à l'intérieur de l'un l'autre et de chacun avec sa propre rangée des dents de coupe.
Le trépan tricône a trois cônes de coupeur de rouleau avec une série de dents qui écrasent la roche sur le visage de roche pendant qu'ils roulent plus de le visage.
Un trépan tricône est un peu de perceuse avec une tête qui est divisée en trois parts principales.
