| Nom De Marque: | FLRT |
| Numéro De Modèle: | 12 1/4" FSG127G |
| Nombre De Pièces: | 5pcs |
| Capacité à Fournir: | 200pcs par quart |

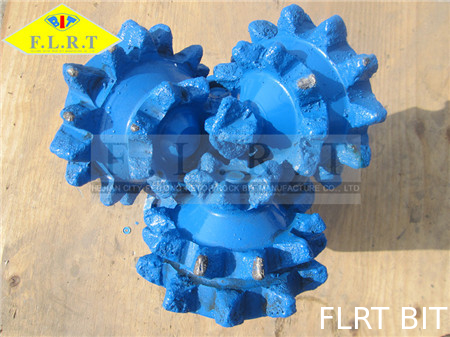

12 1/4" FSG127G, peu en acier de dent, peu de perçage bon, coussinet scellé, trépan tricône de TCI
TAILLE DISPONIBLE
De 5 7/8inch à 18 1/2inch
PARAMÈTRES RECOMMANDÉS DE PERÇAGE POUR L'APPLICATION
| Types et code d'IADC |
116 117 |
126 127 |
136 137 |
216 217 |
246 247 |
326 327 |
|
| WOB | KN/mm (diamètre de peu) | 0.48~1.0 | 0.48~1.0 | 0.48~1.0 | 0.4~1.0 | 0.4~1.0 | 0.55~0.85 |
| Lb/in. (Diamètre de peu) | 2742~5714 | 2742~5714 | 2742~5714 | 2285~5714 | 2285~5714 | 3140~4860 | |
| Vitesse de rotation (T/MN) | 160~80 | 150~70 | 130~60 | 100~60 | 80~50 | 60~45 |
|
Incidences de peu de cône de rouleau
- Fonctions :
• Charge de radial de soutien
• Poussée de soutien ou charges axiales
• Fixez le cône sur la jambe
- Le soutien des charges est réalisé par externe et flaire l'incidence
- Les incidences de boule et de frottement fixent le cône sur la jambe
- L'incidence deux différente sont disponible : anti-friction et frottement
- Les roulements antifriction ou le rouleau sont deux types : Rouleau-boule-rouleau (RBR), et rouleau-boule-frottement
- RBR, rouleau de nez ; boule intermédiaire ; et rouleau externe
- La boule fixent le cône
- Taille influencée par angle de journal et taille de cône
- RBR souffre de la délitescence des courses de la goupille
- Le peu de RBR a la vie courte
- Normalement utilisé avec le peu avec le diamètre plus grand que 12,25 dedans avec à espace approprié et dans la situation où la vitesse rotatoire élevée est exigée
Application d'insertion de dents et de carbure de tungstène sur le peu de cône de rouleau
- La longueur et la géométrie rapportent la force de roche
- La taille de la structure de cône et d'incidence affectent les dents
- Les critères de conception de dents sont :
L'espacement et interfitting des dents ont régi par force de dent, profondeur et ont inclus l'angle
Forme et longueur, dictées par des caractéristiques de formation
Types de dents, fraisés ou insérés
- Notez le glisseur et les dents largement espacées utilisés pour la roche molle
- Les longues dents permettent des résultats en cassant un plus grand volume
- L'espacement large permet le retrait facile des coupes forées
- L'angle inclus pour la roche molle de 39 avec 42
- Semi-dur aurait un nombre modéré de dents et 43 à 45 ont inclus l'angle
- Les hards rock ont besoin de 45 à angle inclus par 50
- Des dents fraisées sont confrontées à durcir le métal pour réduire l'usage
- Le peu fraisé de dent convient à la formation douce
- Insérez sont employés pour la formation dure
- Il y a plusieurs types d'insertion pour adapter à la dureté
- en forme de burin pour la roche molle
- Autour ou sphérique pour du milieu et des hards rock
