| Nom De Marque: | FLRT |
| Numéro De Modèle: | 12 1/4" FG515G |
| Nombre De Pièces: | 20pcs |
| Capacité à Fournir: | 300pcs par quart |

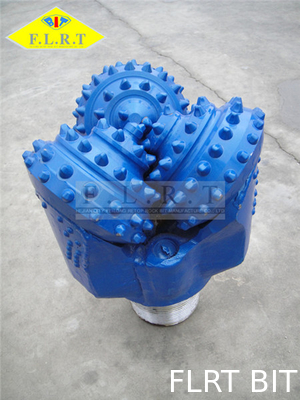

Peu de roche tricône, formation semi-dure, peu de TCI, peu de cône de rouleau
PARAMÈTRES RECOMMANDÉS DE PERÇAGE POUR L'APPLICATION
| Types et code d'IADC | 415 |
435 445 |
515 525 |
535 545 |
615 625 |
635 | |
| WOB | KN/mm (diamètre de peu) | 0.35~0.95 | 0.35~0.95 | 0.4~0.7 | 0.4~0.7 | 0.45~1.1 | 0.5~1.2 |
| Lb/in. (Diamètre de peu) | 2000~5428 | 2000~5428 | 2285~4000 | 2285~4000 | 2571~6285 | 2857~6857 | |
| Vitesse de rotation (T/MN) | 150~60 | 150~60 | 140~80 | 120~80 | 110~60 | 100~50 | |
CONCEPTION DE CÔNE DE PEU DE CÔNE DE ROULEAU
Chacun des trois cônes a la même forme sauf que le cône de no. 1 a un point de lance. Un des facteurs de base à décider, dans la conception des cônes, est l'angle de journal ou de goupille. L'angle de journal est formé entre l'axe du journal et l'horizontal. Puisque chacun des trois cônes adaptés ensemble, l'angle de journal spécifie la découpe extérieure du peu. L'utilisation d'un angle surdimensionné augmente le diamètre du cône et est la plus appropriée au peu mou de formation. Bien que ceci augmente la taille de cône, l'astuce de mesure doit être apportée vers l'intérieur pour assurer aux exercices de peu un trou de mesure.
Un facteur important qui affecte l'angle de journal est le degré de maillage ou d'interfit (c.-à-d. la distance que les crêtes des dents d'un cône avancent aux cannelures de l'autre). La quantité d'interfit affecte plusieurs aspects de conception de peu.
1. Elle permet l'espace accru pour la profondeur de dent, plus d'espace pour des incidences et une plus grande épaisseur de cône
2. Elle permet le nettoyage mécanique des cannelures, de ce fait aidant à empêcher le peu Balling
3. Elle fournit l'espace pour qu'un cône se prolonge à travers le centre du trou pour empêcher creuser des effets
4. Elle aide l'action de coupe des cônes en augmentant le patinage de cône.
