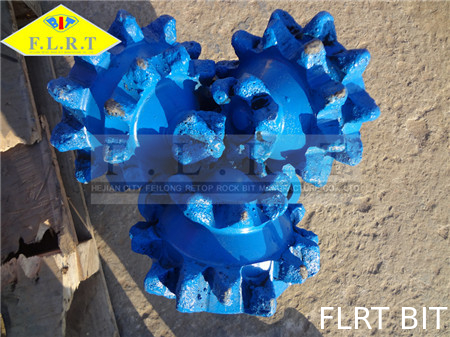

12 1/4" FSG124 04, roulement à rouleaux scellé, trépan à molettes tricône, peu fraisé de dent
SPÉCIFICATIONS PRODUIT
Nombre de bits : 12 1/4 pouce (311,2 millimètres)
IADC : 124
SÉRIE : FSG
Type de dent : Dent fraisée
Connexion : 6 PIN de repérage de 5/8 pouce api
Bec : trois becs (latéraux) de jet
Poids de peu : 90 kilogrammes
TAILLE DISPONIBLE
De 3 7/8inch à 36inch
PARAMÈTRES RECOMMANDÉS DE PERÇAGE POUR L'APPLICATION
| Types et code d'IADC |
415 |
435
445
|
515
525
|
535
545
|
615
625
|
635 |
| WOB |
KN/mm (diamètre de peu) |
0.35~0.95 |
0.35~0.95 |
0.4~0.7 |
0.4~0.7 |
0.45~1.1 |
0.5~1.2 |
| Lb/in. (Diamètre de peu) |
2000~5428 |
2000~5428 |
2285~4000 |
2285~4000 |
2571~6285 |
2857~6857 |
| Vitesse de rotation (T/MN) |
150~60 |
150~60 |
140~80 |
120~80 |
110~60 |
100~50 |
Le diagramme ci-dessus représente des tailles et des types généralement disponibles, nous produisons d'autres tailles et types de peu de roche qui n'apparaît pas sur cette liste. Veuillez nous contacter pour plus d'information.
Code d'IADC expliqué
Le premier chiffre représente la dureté de la formation de roche que les boutons d'outil de perçage approprié à
Chaque peu de perceuse est conçu pour un certain type de formation de roche, rangé selon la dureté.
L'outil est assigné un nombre entre 1 et 8 indiquant le type de roche les dents ou les boutons d'un outil de perçage sont conçus pour :
1~3 : Indiquez une dent en acier.
« 1" est machiné pour des formations de roche douces, « 2" pour des formations moyennes, et « 3" pour des formations dures.
4 | 8 : Indique une insertion (TCI) de carbure de tungstène.
« 4" est indiqué pour les formations plus douces, avec 8 représentant les formations les plus dures
Le deuxième chiffre représente davantage d'information de formation de roche
Indépendamment du type de dent, le deuxième chiffre prend en considération tous les facteurs du peu et range les formations de roche que l'outil de perçage est plus adapté pour dessus une échelle de 1 à 4. 1 représente des formations douces montant à 4 représentant les formations les plus dures.
Le troisième chiffre représente le type d'incidence de l'outil de perçage.
Le quatrième chiffre est une lettre indiquant les propriétés spéciales de l'outil de perçage.
En plus des boutons, des formations de roche prévues, et des incidences utilisées, les trépans tricônes peuvent avoir nombreux d'autres propriétés spéciales :
A – aérez l'application
B – incidence spéciale
C – centre voyagé en jet
D – contrôle de déviation
E – jets prolongés
G – protection supplémentaire de mesure ou de corps
H – horizontal/direction
J – débattement de jet
L – protections de crochet
M – application de moteur
S – dent en acier standard
T – cône deux
W – augmenté coupant la structure
X – insertions de burin
